多孔陶瓷孔道直徑測試儀

多孔陶瓷孔道直徑測試儀

一、概述：

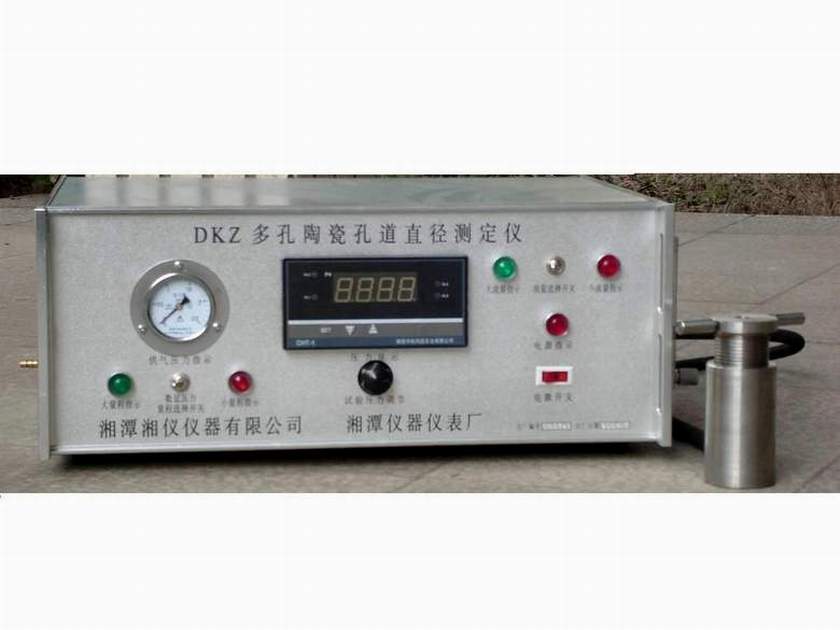

       DKZ多孔陶瓷孔道直徑測定儀適用于按GB/T1967-1996《多孔陶瓷孔道直徑試驗方法》測定多孔陶瓷毛細孔管道最大值。本儀器主要由供氣瓶、電器控制箱及試樣夾具三部分組成，采用精密低量程數字測壓系統，精確測量試驗壓力值。試驗用氣體為壓縮空氣或氮?dú)猓辉嚇訆A具適用于截面為圓柱形的試樣，夾具保證了在試驗過程中氣體只能從試樣毛細孔中通過而不至于從試樣邊緣泄露。
二、工作原理：
      本方法是采用氣體泡壓法，利用毛細管作用的原理測定膜的孔徑，浸潤劑表面張力影響所測孔徑的大小。由毛細管作用原理可知，當半徑為r的毛細管被表面張力為σ的液體A潤濕時，毛細管液相對壓力P2與氣相壓力P1(液體B為氣相)達到靜力學平衡時，P2、P1的關系可由Laplace方程描述：
ΔP=P2-P1=2σcosθ/r  其平θ為接觸角(園柱形接觸角為0)
當孔兩端的壓差大于2σcosθ/r時，毛細管內的液體會被移走，氣體泡壓法就是根椐這一原理測定多孔材料孔徑的。實際測定過程中，已知表面張力的液體充分（飽和）潤濕多孔陶瓷材料孔洞(抽真空或煮沸)，固定多孔材料的一端的壓力，另一端用空氣或氮?dú)猱a(chǎn)生壓差。當壓差大到一定值時，多孔材料的最大孔徑首先被打開，按上式計算孔徑。
三、主要技術參數：
1、 流量計量量程：6ml～3600ml/min
2、試驗壓力：0-2MPa可調
3、 數字壓力表測量精度：1±%℅，計量單位Pa
4、 標準試樣規格直徑：Ø30±0.5mm
5、 電源電壓：220V  50HZ
